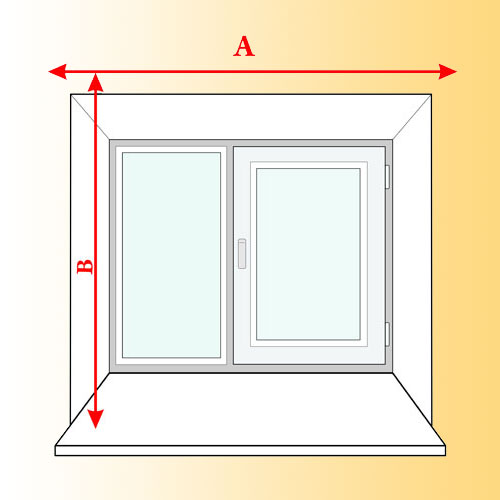

Замеры системы «RM-25».

• Ширина (А) замеряется по ширине ткани.
• Габарит изделия шире края ткани на 42мм за счёт боковых кронштейнов (26мм со стороны управления и 16мм с другой).
• Высота (В) меряется по габаритной высоте изделия (высота кронштейнов – 42мм).

Внимание: делая замер, необходимо учесть расположение ручки!

Монтаж системы RM-25.

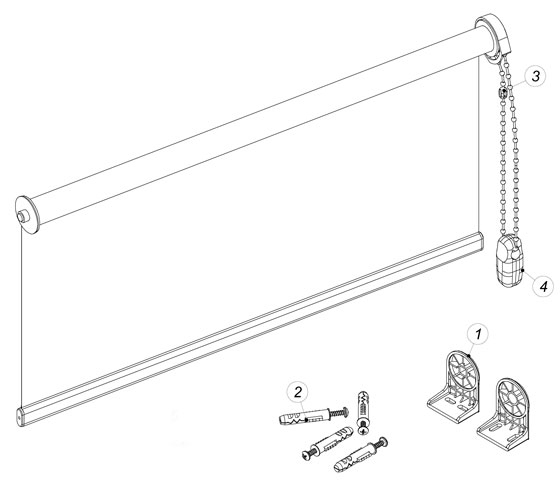

• I Проверяем комплектацию (рис.1):
• 1. Кронштейн крепления пластиковый – 2 шт.
• 2. Дюбель крепёжный – 4 шт.
• 3. Соединитель цепочки – 2 шт.
• 4. Утяжелитель цепочки – 1 шт.
• Дополнительно (для монтажа на окно):
• 5. Фиксатор для нижней планки – 2 шт.
• 6. Саморезы для фиксаторов – 4 шт.

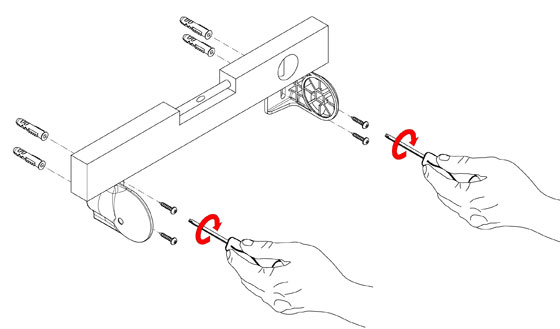

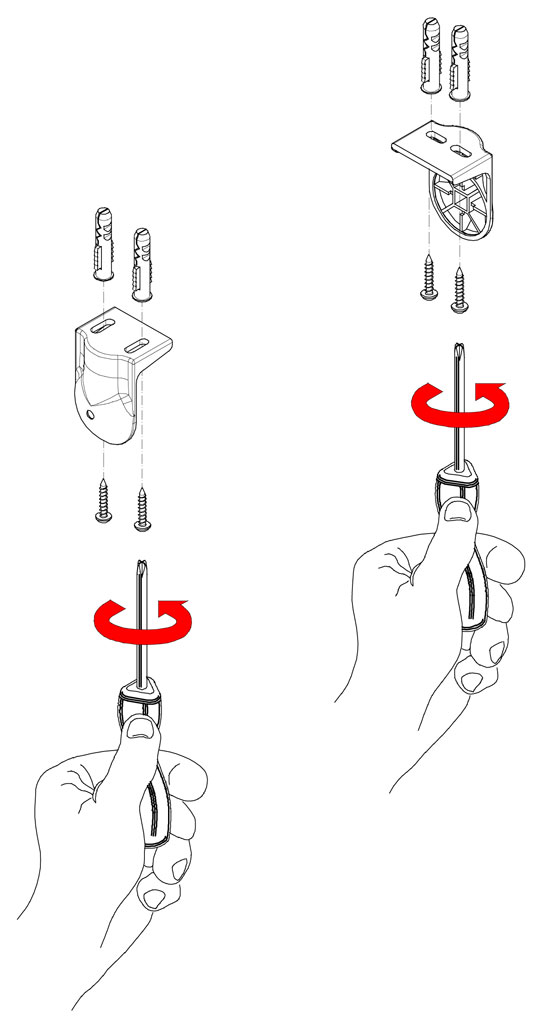

II Необходимо выставить кронштейны крепления по уровню, просверлить отверстия (диаметр сверла-6мм) и зафиксировать дюбелями (рис. 2). Также поступаем при креплении в потолок (рис. 3):

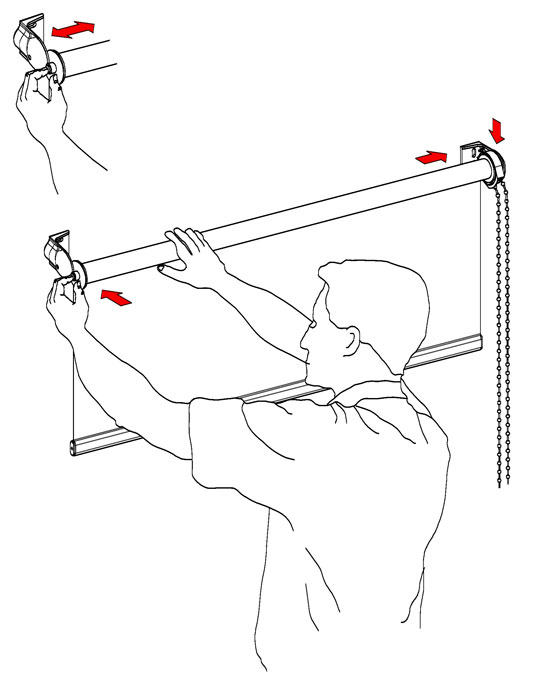

III Устанавливаем блок рулонной шторы в кронштейны, стараясь не повредить ткань для рулонных штор, крепим со стороны управления, а затем при помощи кнопки фиксируем блок с противоположной стороны (рис.4):

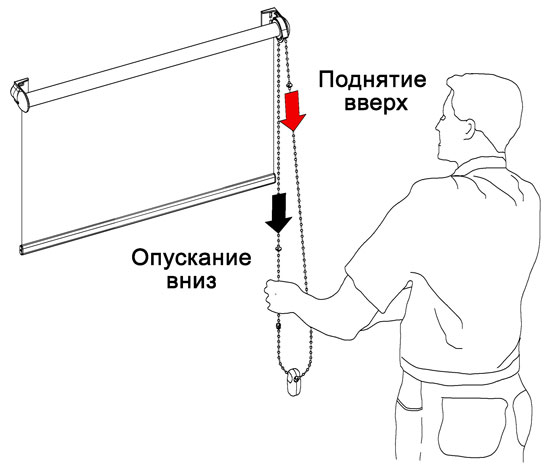

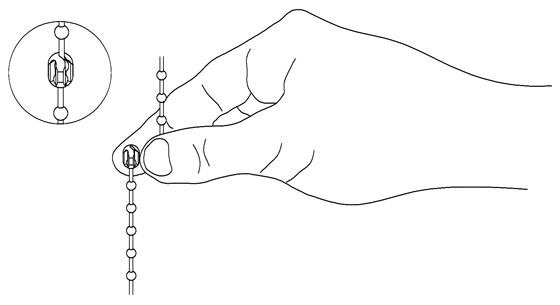

IV Проверяем намотку шторы «вниз - вверх» (рис. 5) и устанавливаем соединитель цепочки для ограничения хода (рис. 6):

V Нижнюю фиксацию прикручиваем саморезами на необходимой высоте (рис. 7):
